绘制五金冲压件模具图时应做到的事

绘制五金冲压件模具图时应做到的事

2021-04-09 08:12:15

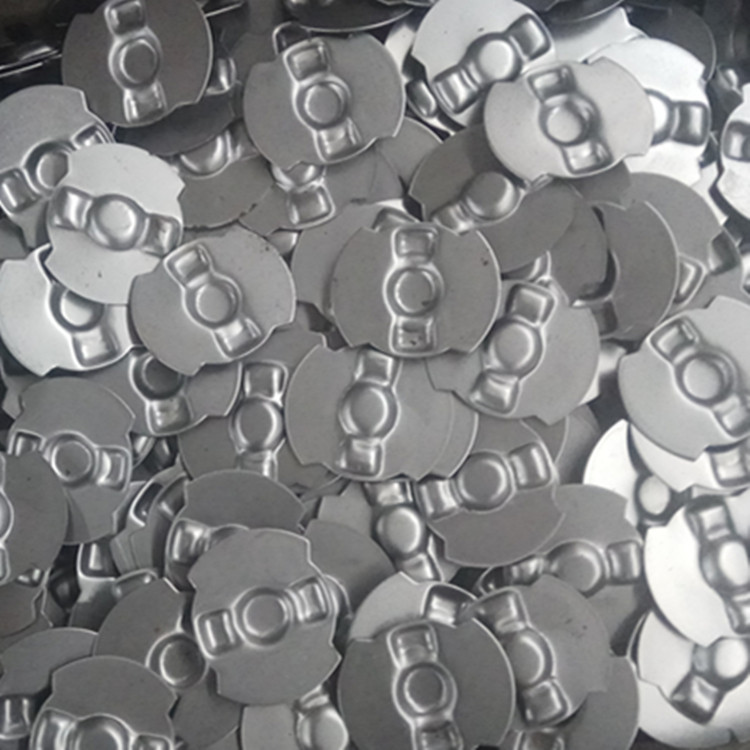

五金冲压件模具设计人员，依据冲压件的充分工艺性分析及有关的工艺计算，即可对模具的总体结构及其尺寸进行设计，根据这些设计绘制出模具的总装图和零件图。
模具图的绘制包括：总装图、模板图及模具零件图、标准件图。下面来就来说下在绘制模具图时应符合哪些要求。
1.先来说下总装图在总装图中，主视图和俯视图应能清楚反映各零部件之间的装配关系以及固定连接方式，并标注模具的平面尺寸和闭合高度尺寸。还应在图纸右上角绘出排样图或工序图，在图纸右下角绘出标题栏及明细表。必要时还需写出技术要求及对模具的装配、维修、操作等有关说明；
2.模具图的绘制须严格遵守图层和线型，线色的规定执行。模板图上须仔细标明模板材料，模板厚度、热处理工艺及要求硬度、模板精度要求及其他技术要求；零件图上须仔细标明零件材料、零件尺寸、零件件数、零件热处理工艺及要求硬度、零件加工工艺方法等信息。
3.模具外购零件属标准件的，按标准件型号写采购申请单，如不属标准件，则详细出具零件图，提供给供货方。所有图纸要求图面清晰，尺寸明了，表达准确，排列整齐模具图纸使用统一的图框。
4.冲压件模具图绘制完成后必须进行校核。这是设计工作中不可缺少的一步，任何一个模具设计者，都很难保证设计的图纸无任何差错，尤其是对刚开始从事模具设计的人员来说更是如此。
