冲压件厂冲裁模凹模刃口的几种形式
2022-05-02 10:29:21
冲压件加工厂
的冲压模具由上下模组成即凸模和凹模。今天
冲压件
小编为你介绍下冲裁模凹刃口的几种常见形式，

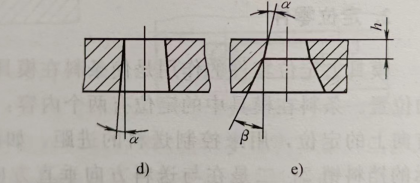

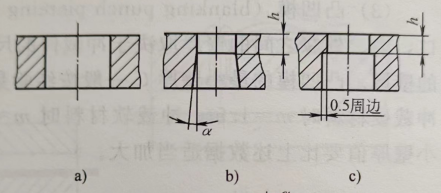

下图所示为凹模刃口的常见的几种形式。
下面就以上几种凹模刃口的形式使用情况分别说明下。
1.a
、
b
、
c
型为直壁式凹模刃口，修磨后尺寸无变化，
a
、
b
型强度高；
d
、
e
型为斜壁式凹模刃口，修磨后尺寸略有增大。
2.a
型主要用于复合模和有顶出装置的落料模；
3.b
、
c
、
d
型常用于冲圆孔模；
a
、
c
、
d
、
e
型以前主要用于钳工压修加工的凹模刃口，由于钳工压修后锉削方便，
c
型锉削后机加工方便，所以广泛用于冲孔模、落料模和级进模。随着制模技术的发展和线切割加工的出现，
c
型被广泛应用于冲孔模、落料模和级进模。除了圆形件落料模或冲孔板模还采用
b
、
d
型外，
b
、
d
、
e
型应用较少。由于线切割可切割斜度，因此
c
、
d
型是目前用于冲孔板、落料模具和级进模多的形式。
