圆筒形拉深件拉深过程中受力情况分析

来源： 沧州浚鼎机械制造有限公司 日期：2020-12-14 08:35:47 点击：1083 属于：行业动态

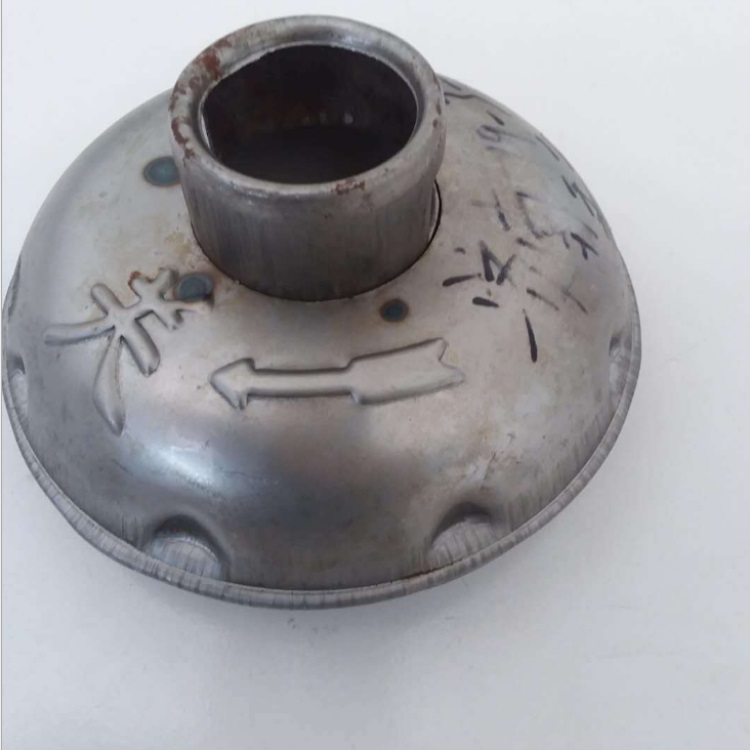

圆筒形拉深件是五金冲压件加工厂常见到的拉深件类型之一，它属于旋转体拉深件类别。
在实际生产中，我们发现拉深件各部分的厚度是不一致的。一般是底部略有变薄，但基本上等于原毛坯的厚度；壁部上段增厚，愈靠近上缘壁部增厚愈明显；壁部的下段变薄，愈靠下部变薄愈多；由壁部向底部转角的稍上处，则出现严重变薄，甚至断裂。另外，沿高度方向，零件各部分的硬度也不一样，愈到上缘硬度愈高。这说明，在拉深过程中的不同时刻，毛坯内各部分由于所处的位置不同，它们的应力应变状态是不一样的。以圆筒形拉深件为例，在拉深加工过程中，其受力情况可分为几个区域来说明。

其平面凸缘部分为主要变形区

由于模具的作用，该处的材料径向受拉应力的作用，切向受压应力的作用，此应力的更大值在毛坯边缘。
2 凹模圆角部分为过渡区
凹模圆角区指的是凹模圆角部分的区域，这是一个过渡区，材料的变形比较复杂，除在径向受拉应力和切向受压应力的作用外，在厚度方向上还由于承受凹模圆角的压力和弯曲作用而产生压应力，其变形情况是：在经过凹模圆角时材料受到弯曲和拉直的作用而产生拉长和变薄，切向产生少量的压缩变形。
3 筒壁部分为传力区
这一部分是由凸缘部分材料变形后转化而成。这部分材料已经形成筒形，材料不再发生大的变形。但是，在继续拉深时，凸模的拉深力要经由筒壁传递到凸缘部分。因此，它承受单向拉应力的作用，发生少量的纵向伸长和变薄。
4 底部圆角区为第二个过渡区
这是筒壁和筒底的过渡区域，它承受径向和切向拉应力、的作用，同时，在厚度方向由于凸模的压力和弯曲作用而受压应力的作用。在这一区域中筒壁与底部转角处稍上的地方，由于传递拉深力的截面积小，因此产生的拉应力更大。同时，因为在该处所需要转移的材料少，故该处材料的变形程度小，冷作硬化更低，材料的屈服极限也就更低。
5 圆筒件底部为小变形区
这部分材料受平面拉伸。由于凸模圆角处及端面摩擦的制约，筒底材料的应力与应变均不大，拉深前后的厚度变化甚微，可忽略不计。
