五金拉深件的孔边距及圆角半径应满足什么条件

来源: 沧州浚鼎机械制造有限公司  日期:2020-11-20 09:09:59  点击:25  属于:行业动态
  冲压件加工厂,在加工五金拉深件时,其加工工艺应尽量简单、对称,并能一次拉深成形;拉深件壁厚公差或变薄量要求一般不应超出拉深工艺壁厚变化规律;
当零件一次拉深的变形程度过大时,为避免拉裂要采用多次拉深;在保证必要的表面质量前提下,应允许内、外表面存在拉深过程中可能产生的痕迹。在保证装配要求的前提下,允许拉深件侧壁有一定的斜度。
 不同结构的五金拉深件,应满足不同的尺寸要求:

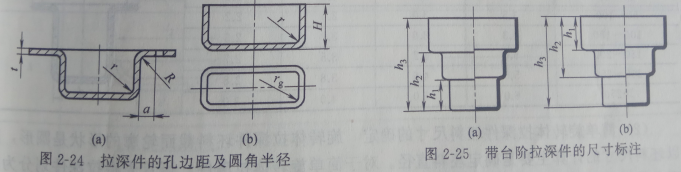

 A:拉深件的底部或凸缘上有孔时,孔边到侧壁的距离应满足α≥R+0.5t(或r+0.5t),如图2-24(a)所示;
 B:拉深件的底与壁、凸缘与壁、矩形件的四角等处的圆角半径应满足:r≥t,R≥2t,rg≥3t,如图2-24所示。否则,应增加整形工序。只需一次整形的,圆角半径可取r≥(0.1~0.3)t,R≥(0.1~0.3)t;
 另外值得说明的是:拉深件的径向尺寸应只标注外形尺寸或内形尺寸,而不能同时标注内、外形尺寸。带台阶的拉深件,其高度方向的尺寸标注一般应以拉深件底部为基准,如图2-25(a)所示。若以上部分为基准,高度尺寸不易保证,如图2-25(b)所示。
