制定冲压件加工图要注意的几个要点

来源： 沧州浚鼎机械制造有限公司 日期：2021-04-08 08:20:39 点击：1700 属于：公司新闻

冲压件厂家拿到一个冲压件样品，应先绘制并确认好这个冲压件的产品图，产品图确认后再开始制订这个冲压件产品的加工图。下面就来介绍下在绘制冲压件加工图时要注意的几个要点。

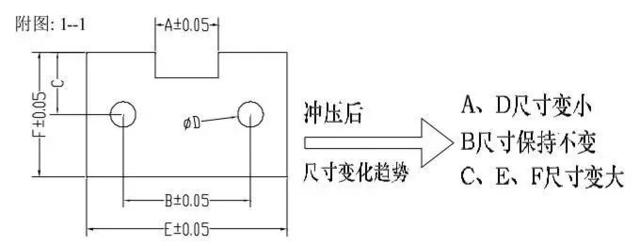

产品尺寸的取值分冲孔与落料两种情况。冲孔尺寸是由冲头决定的，落料尺寸是由凹模决定的。产品公差的取值以产品图为主，产品图上标有公差的，按图纸执行，产品图上未注公差的，以客户惯用的公差为准.公差取值方向参考图 1-1。对于冲裁后会变大的尺寸，加工图尺寸为其下偏差的 2/3，对于冲裁后会变小的尺寸，加工图尺寸为其上偏差的 2/3。对于孔心距和孔边距等冲裁后尺寸基本保持不变的，则按中间公差取值。
